اصول اجرای چاه ارت
حفر چاه ارت برای اجرای چاه ارت، لازم است یک چاه به عمق حداقل 4 متر یا بیشتر حفر شود تا به رطوبت طبیعی زمین برسید. مهم است که شرایط فصول خشک نیز مدنظر قرار گیرد تا عملکرد چاه در تمامی ایام سال بهینه باشد.
به عنوان مثال، بهترین زمان برای تشخیص رطوبت طبیعی خاک معمولاً فصل تابستان است. قطر دهنه چاه ارت بهتر است حدود 70 تا 75 سانتی‌متر باشد.
هرچه دهنه بزرگ‌تر باشد، مصرف مواد کاهنده یا بنتونیت افزایش پیدا می‌کند.
مواد مورد نیاز برای اجرای چاه ارت میزان مواد کاهنده (یا بنتونیت) بسته به نوع و ابعاد صفحه مسی متفاوت است.

برای اجرای چاه ارت مناسب و بهره‌وری مطلوب، لازم است مراحل مختلف با دقت بالا و مطابق استانداردهای مربوطه انجام شوند.

جزئیات بیشتری در ادامه اضافه شده است تا همه جوانب به‌طور کامل پوشش داده شوند. صفحه‌های مسی نقش کلیدی در طراحی و اجرای چاه ارت دارند؛ برای صفحه‌ای با ابعاد 3*660*660 میلی‌متر به حدود 500 تا 600 کیلوگرم مواد کاهنده یا بنتونیت نیاز خواهید داشت.

اما اگر ابعاد صفحه کوچکتر باشد، مثلاً 3*500*500 میلی‌متر، این مقدار به حدود 400 تا 450 کیلوگرم کاهش پیدا می‌کند. ویژگی‌هایی نظیر درصد جذب آب یا مش‌بندی مواد کاهنده نیز در محاسبه حجم مورد نیاز نقش مهمی ایفا می‌کنند.

برای مثال، بنتونیت دارای جذب رطوبت 900 و مش 100، پس از ترکیب با آب حجمی بیشتر ایجاد کرده و لذا تعداد کیسه‌های کمتری نیاز خواهد داشت.

پیش از شروع، توصیه می‌شود دستورالعمل سازنده را درباره نسبت آب به مواد بررسی کرده و ترکیبات را در فضایی مناسب، مثلاً بشکه‌های بزرگ، آماده کنید. ماده ترکیب‌شده باید به تدریج وارد چاه شده و همزمان با فرآیند جای‌گذاری اجرا شود.

ابتدا باید کف چاه با لایه‌ای به ضخامت 10 تا 20 سانتی‌متر از مواد کاهنده پوشانده شود تا بستر مناسب برای قرار دادن صفحه مسی فراهم گردد.

استفاده از سیم مسی برای اتصال به صفحه ارت بسیار اهمیت دارد. سیم مسی بدون روکش، با مقطع حداقل 35 میلی‌متر مربع، بهترین گزینه برای این منظور است. تذکر مهم اینکه کابل ارت دارای روکش (سبز و زرد) در داخل چاه قابل استفاده نیست.

اتصال سیم باید کاملاً ایمن بوده و از طریق جوش آرگون یا جوش اگزوترمیک (کدولد) انجام شود.

روش‌هایی مانند بست، کلمپ یا پیچ و مهره به‌هیچ‌وجه توصیه نمی‌شود، زیرا کیفیت اتصال را تضمین نمی‌کنند.

مراحل اجرایی چاه ارت

1. قرار دادن صفحه مسی:

صفحه مسی باید به صورت عمودی در داخل چاه قرار گیرد تا تماس مناسبی با مواد کاهنده داشته باشد.

2. ریختن مواد کاهنده:

مواد ترکیب‌شده با آب باید به درون چاه ریخته شوند و کلیه بخش‌های صفحه را پوشش دهند تا عملکرد ارتینگ بهینه شود.

3. نصب لوله پلیکا:

یک لوله پلیکا با سایز مناسب (6 یا 8 اینچ) داخل چاه نصب کنید. انتهای لوله بسته شده و در فواصل 20 سانتی‌متر روی لوله سوراخ‌هایی ایجاد کنید. این لوله برای آبرسانی در فصول خشک استفاده شده و به حفظ رطوبت داخل چاه کمک می‌کند.

4. پر کردن چاه:

ابتدا دو یا سه فرغون خاک نرم یا ماسه بر روی مواد کاهنده بریزید و سپس بقیه چاه را با خاک محل که سرند شده و فاقد سنگ یا نخاله‌های بزرگ است پر کنید.

5. نصب حوضچه ارت یا جعبه تست باکس:

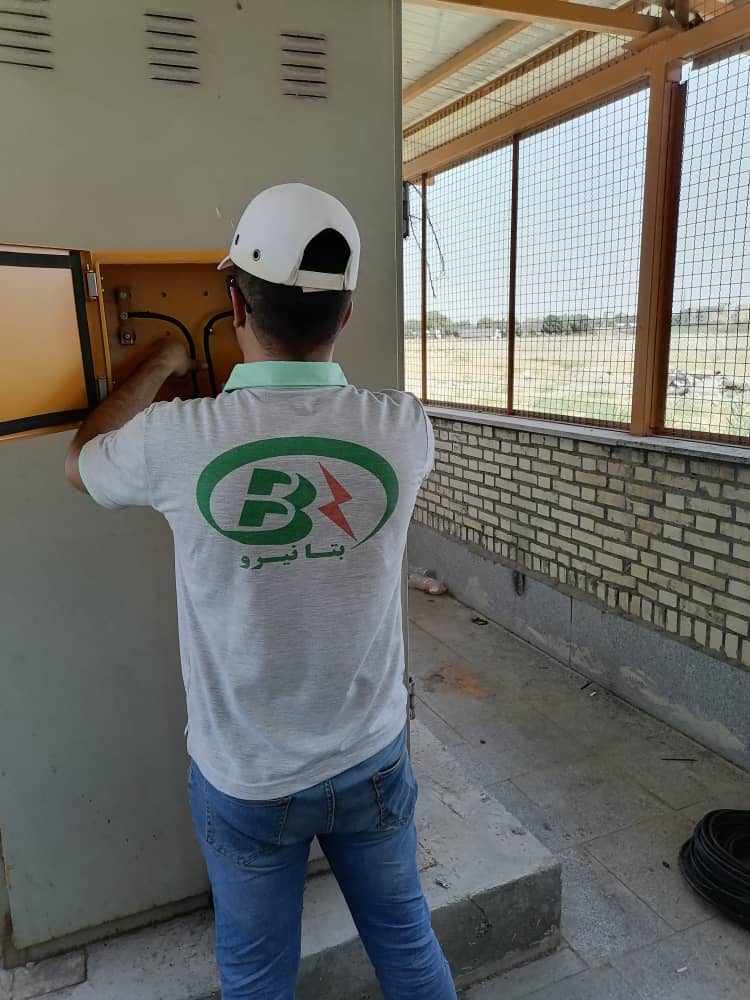

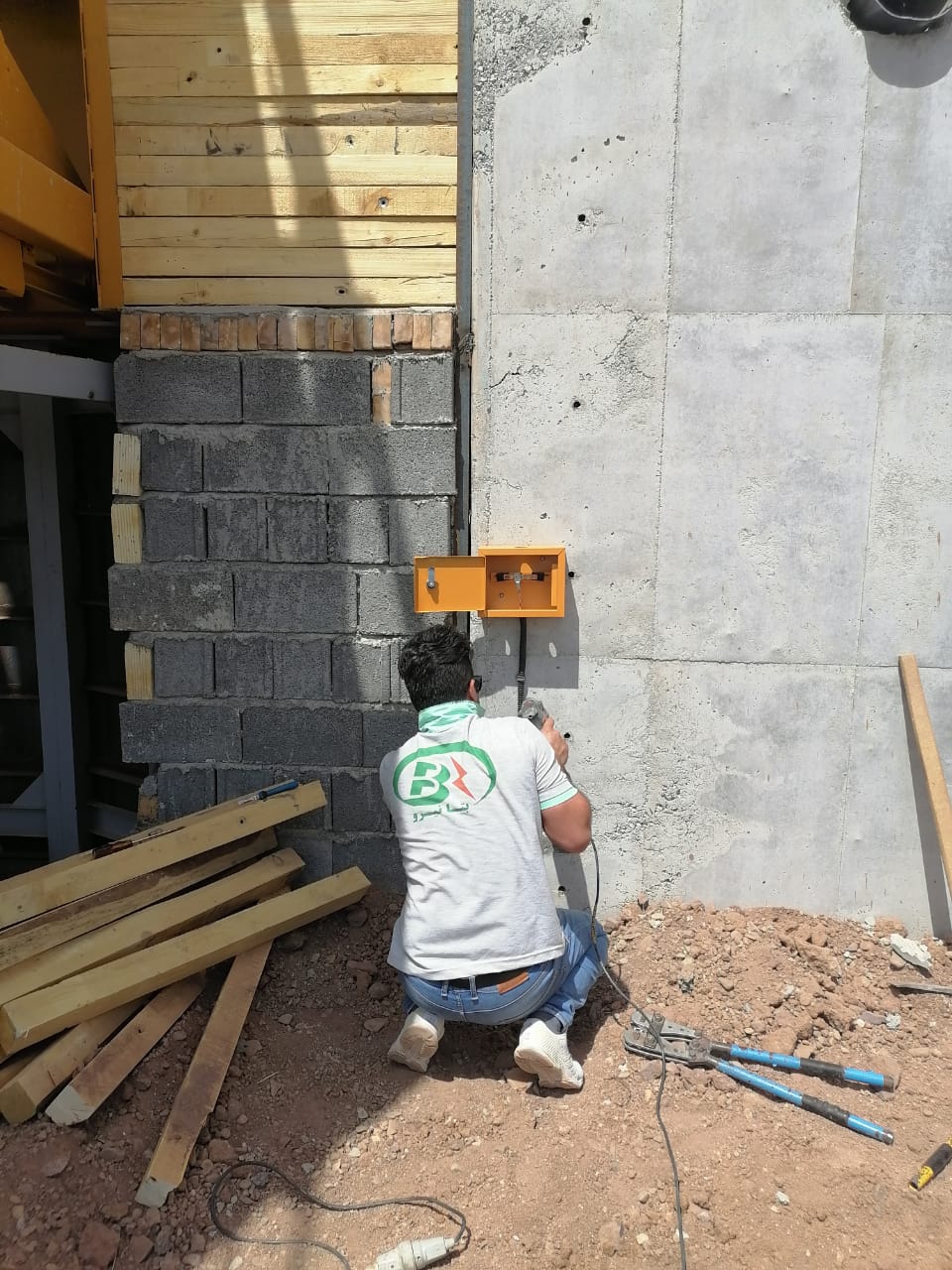

در قسمت بالای چاه حوضچه ارت یا جعبه تست باکس نصب کنید. درون این جعبه اتصال‌های بررسی انجام می‌شود و برای اتصالات از کابلشوهایی که با پیچ و مهره استیل متصل‌ هستند استفاده کنید. تمامی عناصر فلزی ساختمان نظیر ستون‌ها، لوله‌ها، بدنه تابلوها و تجهیزات الکتریکی باید به این سیستم متصل شوند.

6. تست نهایی مقاومت ارتینگ:

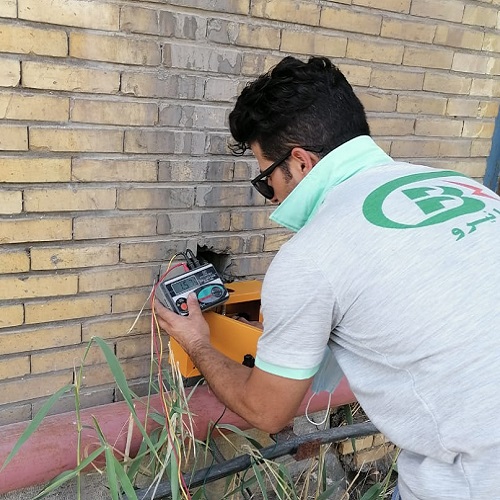

در پایان اجرای کار، مرحله تست مقاومت کل سیستم ارتینگ با دستگاه ارت‌سنج صورت می‌گیرد. مقاومت نهایی سیستم باید کمتر از مقدار مشخص شده در استانداردهای مربوطه باشد تا ایمنی خدمات مهندسی تأمین گردد. با اجرای صحیح این مراحل، می‌توان سیستم ارتینگ مؤثر، پایدار و مطابق با الزامات ایمنی داشت که نه تنها عمر تجهیزات را افزایش خواهد داد بلکه حفاظت الکتریکی مطلوبی را برای کاربران فراهم می‌کند.

هدف از طراحي سيستم ارتينگ ( اجرای سیستم ارت)

• زمين كردن حفاظتي
• زمین کردن الکتریکی

زمين كردن حفاظتی:
هدف، ايجاد ايمني در مقابل جريان با قطع سريع مدار معيوب، با توجه به انتقال جريان بدنههاي فلزي تجهيزات به هادي ارت (زمين خنثي) ميباشد.
زمين كردن حفاظتي : كليه قطعات فلزي تاسيسات الكتريكي كه در ارتباط مستقيم با مدار الكتريكي قرار دارند.
اين نوع زمين كردن بيشتر جهت حفاظت اشخاص در برابر ولتاژ تماس زياد بكار برده مي شود.

زمین کردن الکتریکی :
اين نوع زمين كردن به منظور حفاظت از دستگاهها و تجهيزات و يا با هدف كمك به عملكرد بهتر سيستم پيش بيني ميشود تا در صورت بروز شرايط غير عادي جريان سريعاً قطع گردد.
به عبارتي زمين كردن الكتريكي به معناي زمين كردن نقطهاي از دستگاه ها و تجهيزات الكتريكي كه جزئي از مدار هستند، مي باشد (همانند زمين كردن مركز ستاره سيم پيچي ترانسفورماتور و يا ژنراتور) همچنين عدم تعادل در خطوط سه گانه فاز موجب توليد ولتاژ در نقطه نول ميگردد كه در اين صورت، داشتن يك اتصال زمين مناسب اجتناب ناپذير خواهد بود.

پس به طور خلاصه اهداف بكارگيري سيستم ارتينگ (گراندينگ) عبارتند از:

• حفاظت و ايمني جان افراد

• حفاظت و ايمني وسايل و تجهيزات الكتريكي و الكترونيكي

• فراهم آوردن شرايط ايدهآل بهرهبرداري

• جلوگيري از ايجاد ولتاژهاي ناخواسته

• بهبود قابليت اطمينان سيستم

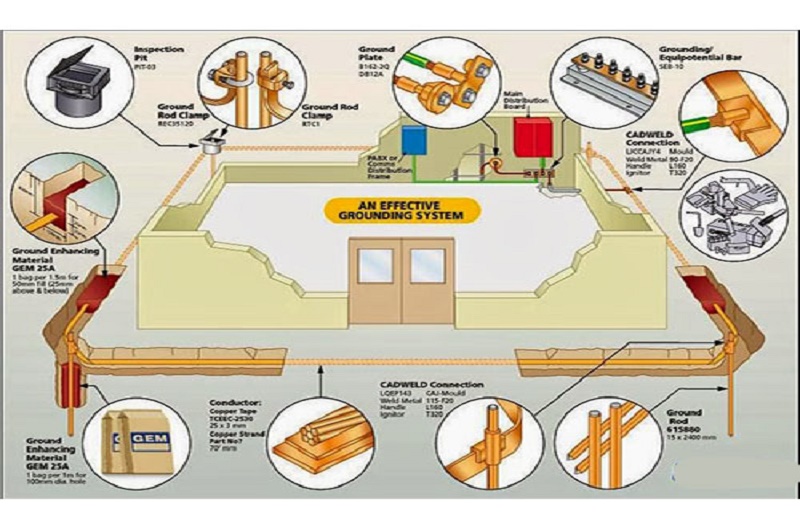

مطابق استاندارد 1‐61312 IEC در هر فضاي محدود، تنها يك سيستم ارت ( چاه ارت، همبندی ارت ) عمومي اجرا ميگردد .

كليه تجهيزات تاسيسات و المانهاي فلزي موجود در آن محيط به يكديگر و به اين ارت عمومي متصل شده و يك شبكه هم پتانسيل ايجاد ميكنند.

در عين حال اين ارت به شبكه آرماتوربندي و يا اسكلت فلزي ساختمانها نيز متصل ميگردد كه از اين ساختار به عنوان ارت گسترده يا هم پتانسيل نيز نام برده ميشود.

اجرای چاه ارت، اجرای صاعقه گیر و اشنایی با تجهیزات چاه ارت و صاعقه گیر

خدمات اجرای چاه ارت و سیستم ارتینگ

فعالیت های شرکت بتانیرو (طراحی، تولید ، تامین و اجرای سیستمهای)

انجام جوش احتراقی (جوش کدولد)
فروش مواد کاهنده مقاومت الکتریکی زمین
فروش بنتونیت و سایر
تامین و نصب اسپارک گپ ایزوله کننده

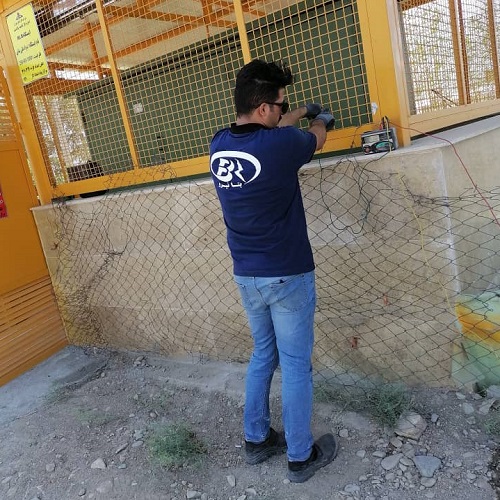

اندازه گیری مقاومت سیستم های ارتینگ و مقاومت ویژه خاک با دستگاه های اندازه گیری مدرن و کالیبره شده

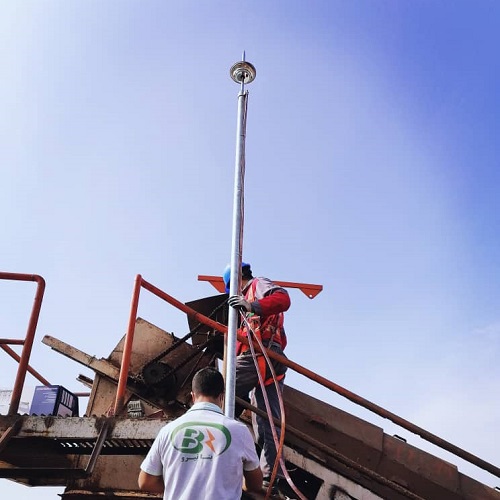

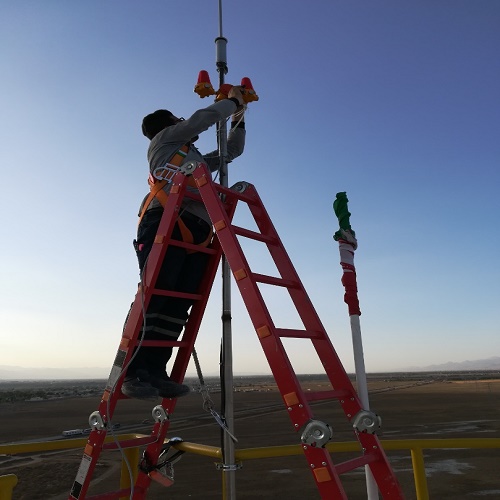

حفاظت ساختمان ها و تاسیسات در برابر برخورد مستقیم صاعقه با استفاده از قفس فارادی ، صاعقه گیر ساده و یا صاعقه گیر الکترونیکی
